سایه اندازی در نیروگاههای خورشیدی، یکی از آن چالشهای بهظاهر ساده اما در حقیقت بسیار مخرب است که میتواند بازدهی کل سیستم شما را به شدت کاهش دهد. در این مطلب، نگاهی جامع به این پدیده، خطرات آن و راههای مقابله با آن خواهیم داشت.
سایه اندازی (Shading) چیست؟

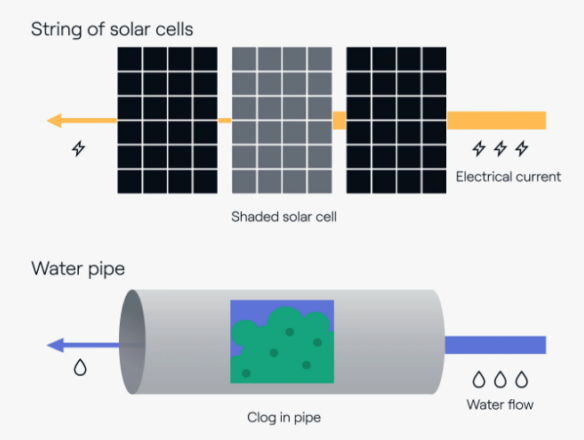

تصور کنید پنلهای خورشیدی مانند لولههایی هستند که جریان آب (الکتریسیته) از آنها عبور میکند. وقتی سایه روی بخشی از پنل میافتد، مثل این است که پای خود را روی آن لوله فشار دهید. سایهها به دو دسته کلی تقسیم میشوند:
- سایههای محیطی: ناشی از درختان، ساختمانهای مجاور، دکلهای برق یا کوههای اطراف.
- سایههای خودی (Self-shading): زمانی رخ میدهد که یک ردیف از پنلها، روی ردیف پشت سر خود سایه میاندازد (معمولاً در ساعات اولیه صبح یا اواخر عصر).
- سایههای گذرا: ناشی از عبور ابرها، نشستن گرد و غبار، فضولات پرندگان یا حتی برگ درختان روی سطح پنل خورشیدی.
فرض کنید یک سیستم خورشیدی با ۱۰ پنل دارید که به صورت سری (پشت سر هم) به هم متصل شدهاند. اگر سایه یک آنتن تلویزیون فقط روی ۳ درصد از مساحت یکی از پنلها بیفتد، این پنل ضعیف میشود. به دلیل اتصال سری، جریان کل رشته به اندازه ضعیفترین پنل کاهش مییابد. در نتیجه، آن ۳ درصد سایه میتواند ۳۰ تا ۵۰ درصد از خروجی کل سیستم شما را از بین ببرد!
سایه ها چه خطراتی برای نیروگاه دارند؟
سایه فقط باعث کم شدن تولید برق و سود شما نمیشود، بلکه میتواند به تجهیزات آسیب جدی بزند. وقتی بخشی از پنل در سایه است، آن سلول به جای تولید انرژی، شروع به مصرف انرژی تولید شده توسط سایر سلولها میکند. این انرژی به صورت حرارت دفع میشود و دمای آن نقطه میتواند به شدت بالا برود (گاهی بیش از ۱۰۰ درجه سانتیگراد). به این پدیده هات اسپات یا نقاط داغ (Hotspots) می گوییم. حرارت مداوم ناشی از هاتاسپات باعث ذوب شدن اتصالات داخلی، قهوهای شدن (Browning) پشت پنل و در نهایت سوختن و بلا استفاده شدن آن میشود. در موارد حاد، داغ شدن بیش از حد میتواند باعث شکستن شیشه پنل یا حتی ایجاد حریق در پشتبام شود.
فناوری هایی برای مقابله با سایه اندازی
صنعت فوتوولتائیک برای حل این مشکل راهکار ها و فناوریهای هوشمندانهای ارائه داده است:
- دیودهای بایپس (Bypass Diodes): در اکثر پنلهای مدرن، دیودهایی تعبیه شده که اجازه میدهند جریان از بخشهای سایهدار “میانبر” بزند تا کل رشته (String) از کار نیفتد.
- پنلهای هاف سل (Half-Cut Cells): در این پنلها، سلولها به دو بخش بالا و پایین تقسیم شدهاند. اگر نیمه پایینی سایه شود، نیمه بالایی همچنان با توان کامل به تولید ادامه میدهد.
- میکرو اینورترها: به جای یک اینورتر مرکزی، هر پنل اینورتر خود را دارد؛ بنابراین سایه روی یک پنل، هیچ تاثیری بر عملکرد پنل مجاور ندارد.
- کنترلر های ولتاژ (Optimizer): این مدل از کنترلر ها در اصل یک مبدل DC/DC هستند که برای هر پنل به صورت جداگانه نصب می شوند. این مبدل ها معمولا خروجی ولتاژی یکسانی ارائه می دهند و می توان برای هر پنل از یک آپتیمایزر یا مبدل استفاد کرد. در این صورت سایه افتادن بر روی یکی از پنل ها تغییر مهمی در کل تولید ایجاد نمی کند.
چطور از سایه اندازی جلوگیری کنیم؟
برای جلوگیری از سایه، طراحی جهت و شیب حرف اول را می زنند، اما سوال اصلی اینجاست: کدام پارامتر مهمتر است؟
آزیموث (جهت جغرافیایی): در نیمکره شمالی، بهترین جهت جنوب خالص است. تغییر آزیموث معمولاً برای هماهنگی با الگوی سایههای محیطی ساختمانهای اطراف انجام میشود. اگر بدانید در سمت غرب ساختمان بلندی وجود دارد، شاید کمی تمایل به شرق (تغییر آزیموث) به نفع تولید کل روز باشد.
زاویه شیب (Tilt Angle): این زاویه بیشترین تاثیر را روی سایه اندازی خودی (Self-shading) دارد. هرچه زاویه پنل را بیشتر (عمودیتر) کنید، سایه بلندتری در پشت سر خود ایجاد میکند.
در جلوگیری از سایه بین ردیفها، کاهش زاویه شیب (Tilt) بسیار موثرتر از تغییر آزیموث است. با کاهش شیب، میتوانید پنلها را به هم نزدیکتر کنید بدون اینکه روی هم سایه بیندازند. اما باید مراقب باشید که شیب را خیلی کم نکنید تا باران بتواند گرد و غبار را بشوید.
نکته مهم: برای یک طراحی بدون سایه، همیشه فاصله بین ردیفها را بر اساس کوتاهترین روز سال (اول دی ماه) محاسبه کنید تا در بدترین شرایط خورشیدی هم سایه روی پنلها نیفتد.
